Преимущества профнастила Н-60, применение в строительстве
Ключевое преимущество профнастила Н-60 — его колоссальная несущая способность. Высокая трапеция (60 мм) в сочетании с дополнительными штампованными ребрами жесткости на полках образует монолитную конструкцию, устойчивую к прогибу даже на огромных пролетах. Профнастил Н-60 является основным материалом для устройства плоских кровель торговых центров, складов и цехов (как основание под утеплитель и мембрану), а также скатных кровель с большим шагом прогонов (до 4 метров). Кроме того, геометрия профиля делает его идеальным решением для использования в качестве армирующей несъемной опалубки при заливке железобетонных межэтажных перекрытий.

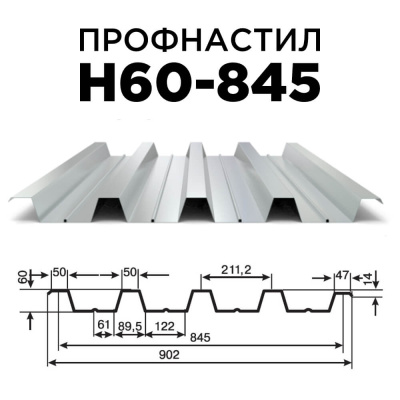

Чертеж профнастила Н-60 с размерами профиля
Предельные нагрузки на профнастил Н-60
Ниже представлена справочная таблица предельных нагрузок для мощного несущего профнастила Н-60. Таблица наглядно демонстрирует, какой колоссальный вес (в килограммах на квадратный метр) способен выдерживать профиль на больших пролетах (шаг прогонов от 2 до 4 метров) при различной толщине стального сердечника.
| Расчетная схема | Шаг опор | 0.55 мм | 0.60 мм | 0.65 мм | 0.70 мм | 0.75 мм | 0.80 мм | 0.85 мм | 0.90 мм |
|---|---|---|---|---|---|---|---|---|---|
| Однопролетная | 2.0 м | 220 кг/м² | 245 кг/м² | 270 кг/м² | 295 кг/м² | 320 кг/м² | 345 кг/м² | 370 кг/м² | 395 кг/м² |
| Однопролетная | 3.0 м | 98 кг/м² | 109 кг/м² | 120 кг/м² | 131 кг/м² | 142 кг/м² | 153 кг/м² | 164 кг/м² | 175 кг/м² |
| Однопролетная | 4.0 м | 57 кг/м² | 64 кг/м² | 70 кг/м² | 77 кг/м² | 83 кг/м² | 90 кг/м² | 96 кг/м² | 103 кг/м² |
| Двухпролетная | 2.0 м | 250 кг/м² | 275 кг/м² | 305 кг/м² | 330 кг/м² | 360 кг/м² | 385 кг/м² | 415 кг/м² | 440 кг/м² |
| Двухпролетная | 3.0 м | 110 кг/м² | 123 кг/м² | 135 кг/м² | 148 кг/м² | 160 кг/м² | 173 кг/м² | 185 кг/м² | 198 кг/м² |
| Двухпролетная | 4.0 м | 62 кг/м² | 70 кг/м² | 77 кг/м² | 85 кг/м² | 92 кг/м² | 100 кг/м² | 108 кг/м² | 115 кг/м² |
| Многопролетная | 2.0 м | 280 кг/м² | 310 кг/м² | 340 кг/м² | 370 кг/м² | 400 кг/м² | 435 кг/м² | 465 кг/м² | 500 кг/м² |
| Многопролетная | 3.0 м | 125 кг/м² | 138 кг/м² | 152 кг/м² | 166 кг/м² | 180 кг/м² | 195 кг/м² | 208 кг/м² | 222 кг/м² |
| Многопролетная | 4.0 м | 70 кг/м² | 78 кг/м² | 86 кг/м² | 94 кг/м² | 102 кг/м² | 111 кг/м² | 119 кг/м² | 127 кг/м² |
* Значения в таблице носят расчетно-справочный характер. Инженерные вычисления произведены на основе базовых геометрических параметров несущего профиля Н-60 с учетом жестких требований СП 20.13330.2016 «Нагрузки и воздействия» (предельный прогиб L/200 для большепролетных конструкций) и СП 16.13330.2017 «Стальные конструкции».
Ответы на частые вопросы про профнастил Н-60
Буква «Н» в маркировке ГОСТ означает «Несущий». В отличие от стеновых марок, Н-60 имеет высоту волны 60 мм и специальные дополнительные канавки (ребра жесткости) вдоль основных полок. Такая геометрия работает как мощная стальная балка: она не дает листу прогибаться даже под весом тонн бетона, толстого слоя мокрого снега или тяжелого кровельного пирога на промышленных зданиях.
Это одна из главных функций данного профиля в каркасном и монолитном строительстве. Листы Н-60 укладываются на стальные балки перекрытия и жестко фиксируются. Внутрь трапеций закладывается арматурная сетка, после чего сверху заливается бетон. Лист выдерживает вес жидкой смеси, а после ее высыхания становится внешней арматурой плиты перекрытия. Снизу вы получаете готовый металлический потолок, не требующий демонтажа деревянной опалубки.
Огромный запас прочности Н-60 позволяет кардинально сэкономить на металлокаркасе здания. Вы можете монтировать стальные кровельные прогоны с шагом от 3 до 4 метров! Для сравнения: под обычный стеновой профнастил требуется шаг 0.5–1 метр. Именно поэтому Н-60 используется для перекрытия огромных заводских цехов, супермаркетов и авиационных ангаров без использования промежуточных стропил.
Все марки профнастила катаются из одинаковых плоских рулонов стали стандартной ширины 1250 мм. Чем выше гофра (волна) профиля, тем больше металла уходит на формирование вертикальных стенок этой волны. Поскольку у Н-60 высота трапеции достигает целых 6 сантиметров, лист сильно «съеживается» в ширину в процессе прокатки. Общая ширина готового листа составляет 902 мм, а полезная (с учетом надежного перекрытия замка) — 845 мм.
Для частного домостроения — нет. Из-за уменьшенной ширины (845 мм) забор выйдет неоправданно дорогим, а массивная 6-сантиметровая глубина рельефа будет смотреться слишком громоздко. Однако Н-60 является стандартом для ограждения крупных стратегических и промышленных объектов, режимных территорий и аэропортов, где требуются заборы высотой 4-6 метров, способные выдержать шквальные ветра без строительства сложного несущего каркаса.
